건축구조기술사 119회 기출문제 트러스 구조해석
건축구조기술사 119회 기출문제 풀어보겠습니다. 트러스 반력 및 부재력 구하는 문제입니다. 트러스 구조해석 문제 먼저 보시죠
문제에서는 외부 하중이 주어지고, 트러스 부재의 지점의 반력과 트러스 부재력을 산정하는 문제입니다. 먼저, 부재 지점의 반력은 평형 방정식으로 산정할 수 있습니다. 그리고 트러스 부재력은 트러스 절점마다 평형 조건을 통한 절점법으로 부재력을 산정하면 됩니다
트러스 구조물의 반력과 부재력을 모두 산정한 다음, 반드시 트러스 구조물 전체를 그리고 반력 및 부재력을 적으시기 바랍니다. 즉, 부재 및 지점의 기호만 써놓고 반력 및 부재력을 적어놓으면 안 되고 구조물 전체를 그리고 거기에 반력 및 부재력을 적으시기 바랍니다

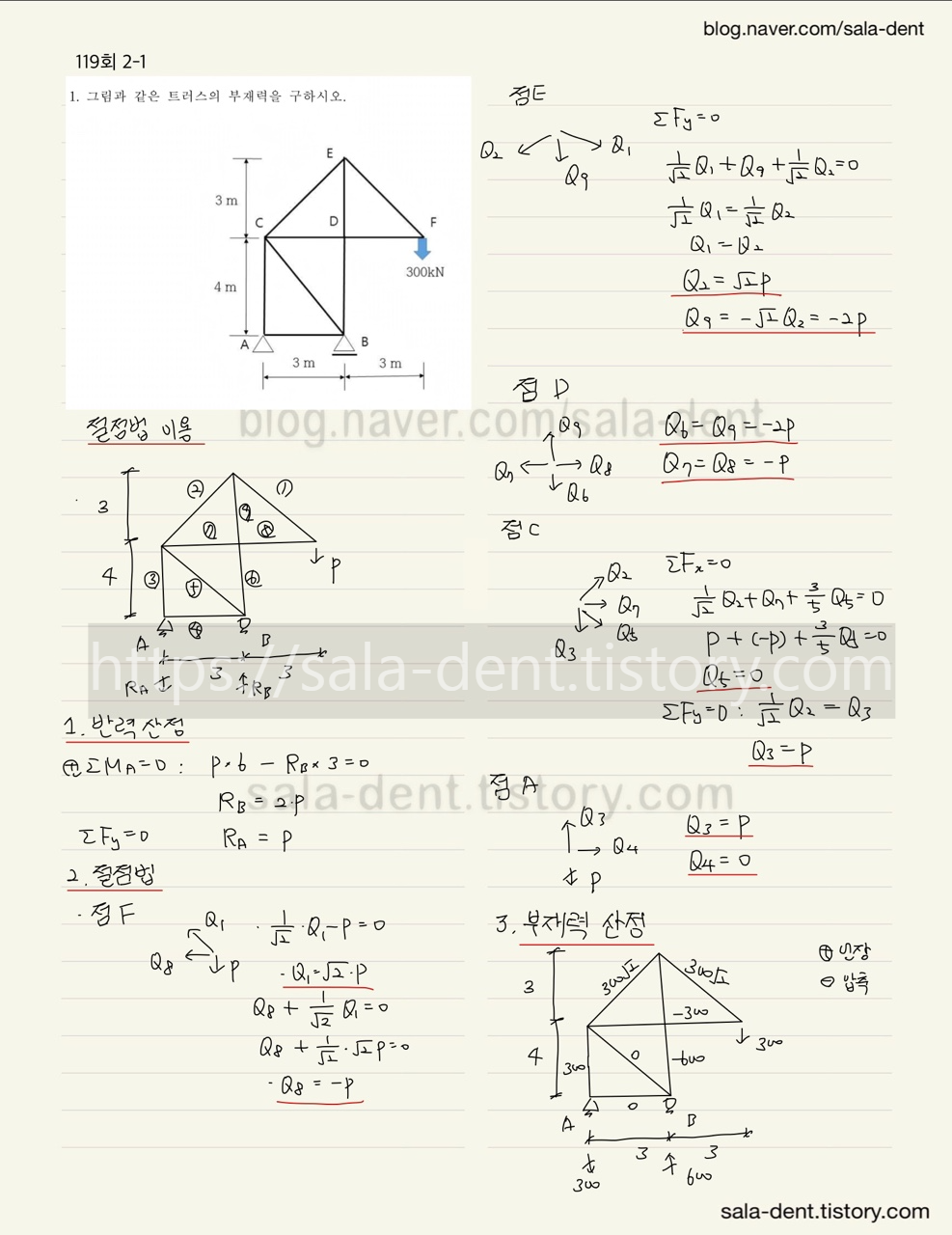

그럼 건축구조기술사 119회 2교시 1번 문제 같이 상세히 보시죠
도움이 되셨기를 바랍니다. 감사합니다
